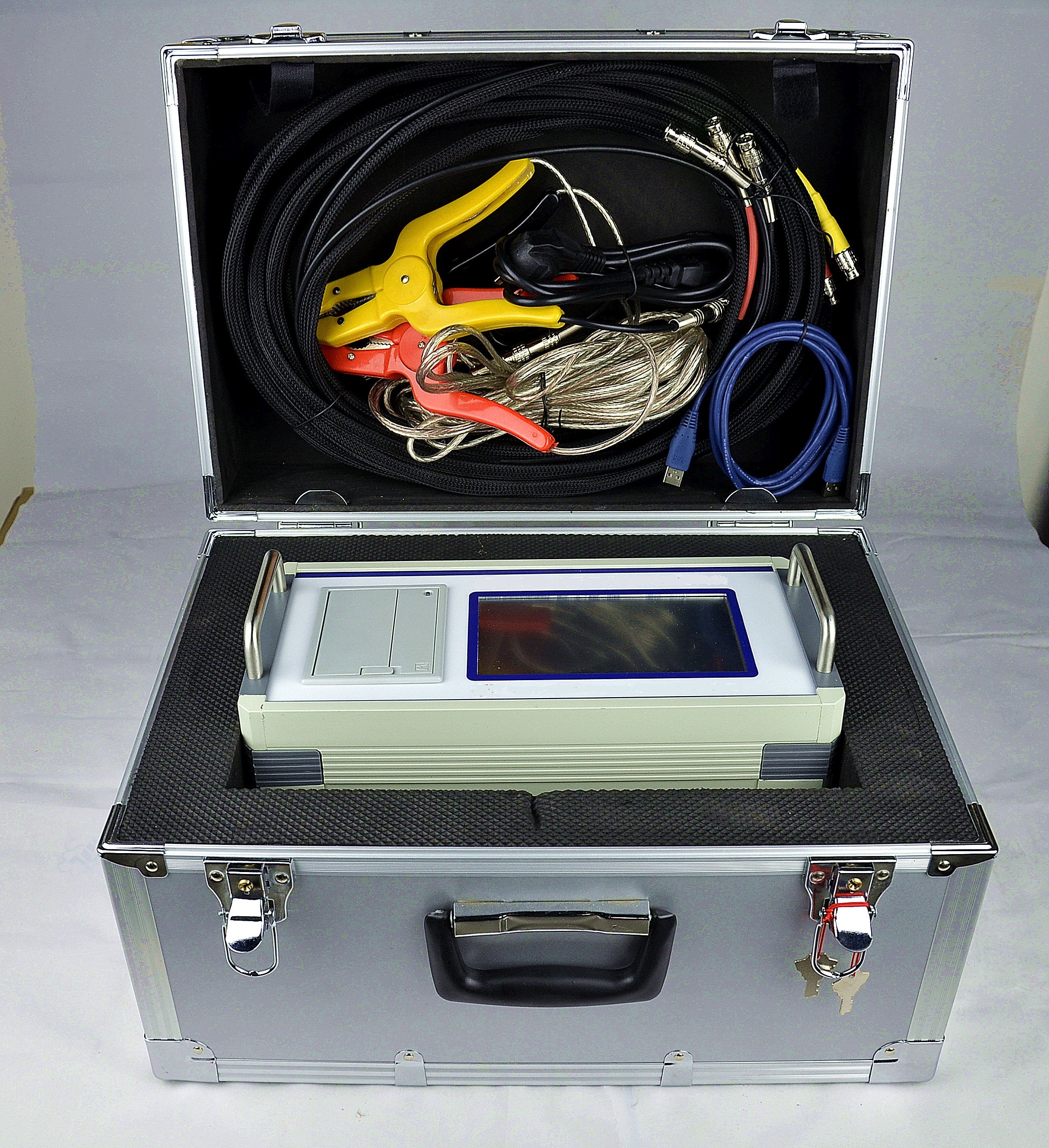

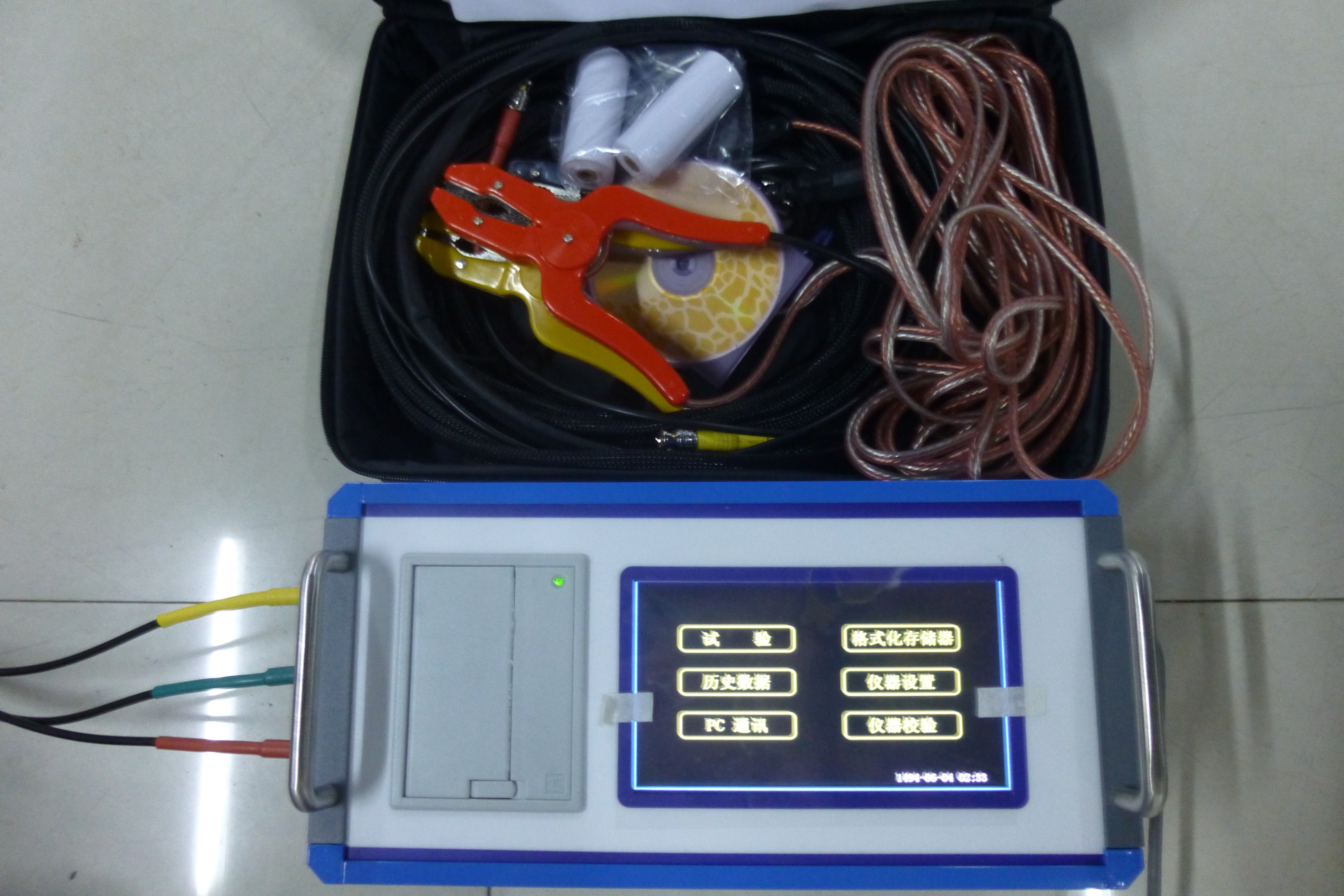

一、概述（LYRZB-3000電力體制改革“一體式變壓器繞組變形測試儀"適用于各種電力設備）

變壓器設計制造完成后，其內部結構和各項參數（Ci，Li, Ri）都固定了，因此每個線圈的頻域響應也隨之確定，正常繞組的變壓器，其三相頻域響應曲線應該相差不大；

當變壓器在試驗過程中出現匝間、相間短路，在運行中出現短路或其他故障因電磁拉力造成線圈移位，在運輸過程中發送碰撞造成線圈相對移位，這些因素都會使變壓器分布參數發生變化，其頻域響應也發生變化，根據頻域響應曲線即可判斷變壓器的變形程度；

基于以上思想和先進的測量技術，本公司設計了變壓器繞組變形測試儀，該儀器能準確繪制各相頻域響應曲線，通過測量曲線的橫向、縱向?qū)Ρ?，可以非常?zhǔn)確的判斷變壓器的變形程度。

本儀器符合DL/T911 2004《電力變壓器繞組變形的頻率響應分析法》標準。

二、技術特點（LYRZB-3000電力體制改革“一體式變壓器繞組變形測試儀"適用于各種電力設備）

采用先進的DDS掃頻技術；

一體式變壓器繞組變形測試儀采用高速，高集成化微處理器設計；

雙通道16位AD采樣；

采用先進的DDS掃頻技術；

自帶熱敏打印機，可隨時打印數據，打印濃度可調；

一體式變壓器繞組變形測試儀可以保存120組測量數據，可隨時查閱數據或上傳至PC機；

有強大的上位機軟件，支持上傳數據、聯機測試、分析、打印和生成word文檔；

采用USB2.0接口；

主機尺寸：31cmX15cmX15cm；

主機重量： 4.0KG。

工作電源：AC220V±10%，(50±1)HZ ;

工作環境：-10℃～50℃  濕度<90％ 無結露。

三、技術參數（LYRZB-3000電力體制改革“一體式變壓器繞組變形測試儀"適用于各種電力設備）

設置兩種不同的掃描方式： 線性掃描，分段掃描；

線性掃描：0.5KHZ-1MHZ       分辨率0.5KHZ   2000掃描點

分段掃描：50HZ-100HZ          分辨率 2HZ      25 點

100HZ-1KHZ          分辨率 20HZ     45 點

1KHZ -10KHZ         分辨率 50HZ     180點

10KHZ-100KHZ        分辨率 0.2KHZ   450點

100KHZ – 500KHZ      分辨率 0.5KHZ   800點

500KHZ – 1000KHZ     分辨率 1KHZ     500點

幅值測量范圍：(-100dB） - （+20dB）

幅值測量精度：0.1dB；

掃描頻率精度：小于0.01%；

信號輸入阻抗：大于1M Ω；

信號輸出阻抗：50 Ω；

同相測試重復率：99.5%；
