一．簡介（LYYH3000新型電力設備“氧化鋅避雷器全電流測試儀"主要特點介紹）

LYYH3000氧化鋅避雷器鉗形帶電測試儀用于35kV以下線路對氧化鋅避雷器的全電流進行測試，以判斷避雷器的性能是否劣化，測試時無需停電無需拆卸避雷器，操作安全快速。根據電力行業標準《DL/474.5-2018現場絕緣試驗實施導則-避雷器試驗》中9.1條，為了在運行中檢測避雷器內部是否受潮、金屬氧化物電阻片是否劣化等，可以采用定期測試運行中工頻持續電流的方法。正常情況下，通過避雷器的持續電流很小，一旦內部受潮，電流可增加到幾毫安甚至幾十毫安。由于運行電壓往往有波動，不易確定一個標準來判斷是否嚴重受潮，但可對以往的記錄和三相進行互相比較，如果泄露電流有明顯差異，則必須進行處理。工作人員可以根據本儀表測試的漏電情況決定是否對避雷器進行維護處理，避免了盲目拆下檢測。

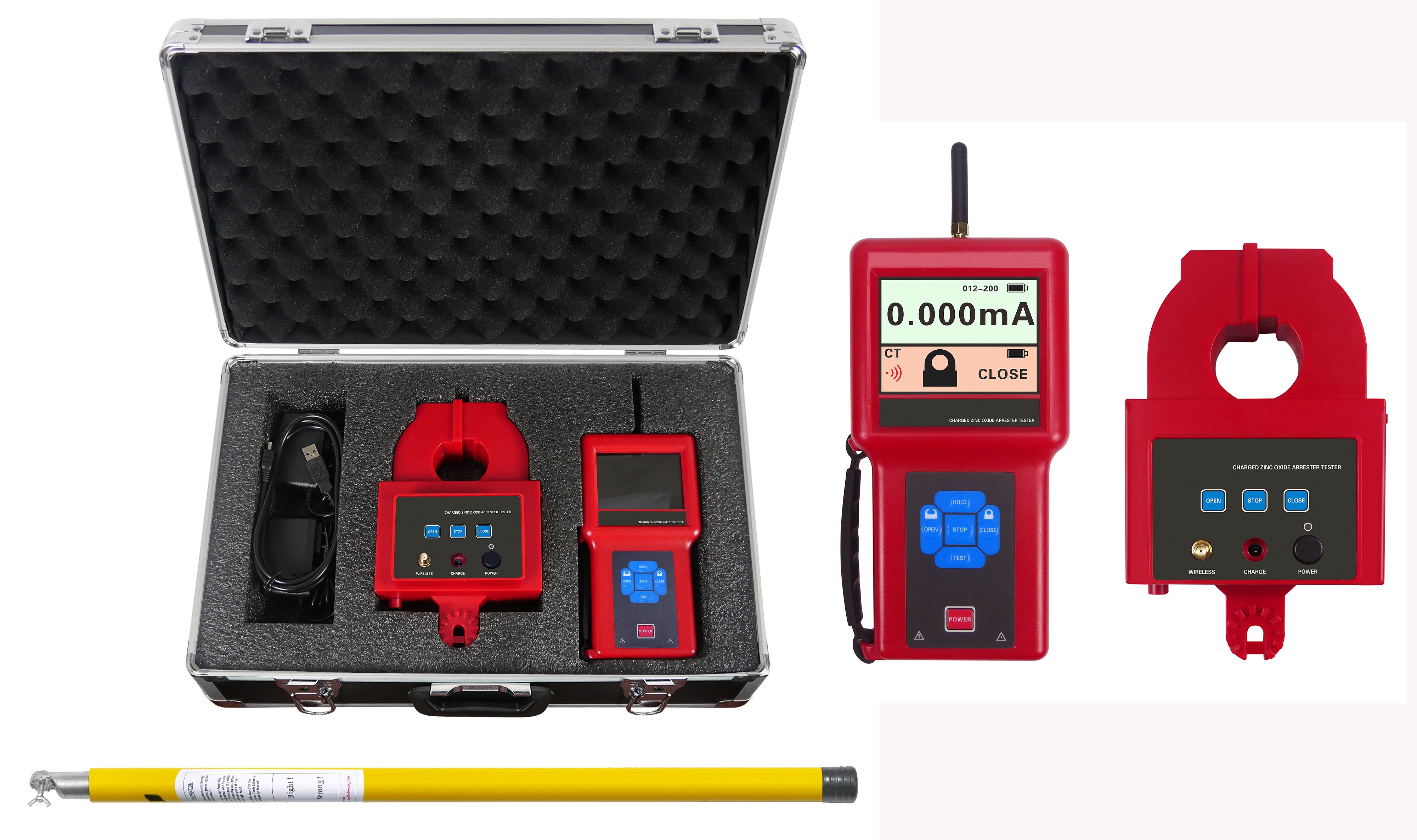

LYYH3000氧化鋅避雷器鉗形帶電測試儀由主機、檢測儀、絕緣桿組成。主機與檢測儀采用無線通訊，通訊距離30米，主機可遙控檢測儀鉗頭的張開或閉合完成測試過程，主機能實時顯示電流測試值及鉗頭狀況。檢測儀采用微型馬達驅動鉗頭的張開或閉合，鉗頭采用高性能坡莫合金制作，具有很強的抗干擾能力，幾乎不受外部磁場的影響，分辨率高達1uA。檢測儀可連接絕緣桿用于高壓線路的氧化鋅避雷器測試。儀表也可做超高精度鉗形漏電流表使用。

儀表還具有數據保持、數據存儲功能，配有USB接口，存儲數據可上傳電腦。

二．電氣符號（LYYH3000新型電力設備“氧化鋅避雷器全電流測試儀"主要特點介紹）

三、技術規格（LYYH3000新型電力設備“氧化鋅避雷器全電流測試儀"主要特點介紹）

1.性能

1）漏電流、交流電流

2）高次諧波電流（基本波電流、第3次高次諧波電流）

2.一般規格

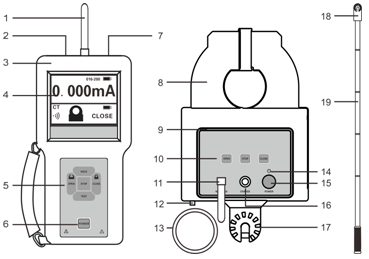

四．結構（）

1.主機天線          2.主機USB接口         3.主機

4.主機顯示屏        5.主機功能按鍵區       6.主機開關鍵

7.主機充電口        8.檢測儀鉗頭           9.檢測儀

10.檢測儀按鍵區     11.檢測儀天線          12.緊急拉環口

13.緊急拉環           14.檢測儀指示燈        15.檢測儀開關鍵

16.檢測儀充電口     17.絕緣桿接口            18.絕緣桿可調節接口

19.伸縮絕緣桿

五．操作及顯示（LYYH3000新型電力設備“氧化鋅避雷器全電流測試儀"主要特點介紹）

1．開關機

主機按POWER鍵開機，主機開機10分鐘無操作會自動關機，以降低電池消耗。主機開機后按POWER鍵關機。

檢測儀開機采用自鎖按鍵，按下POWER鍵檢測儀開機，指示燈長亮。

當檢測儀提示電池電量低時，將無法使用主機進行鉗口閉合操作，此時只能進行張開操作，以便取下檢測儀（使用檢測儀上的按鍵可使鉗口閉合）。此時請必須對檢測儀進行充電，方可繼續測試。

為保護檢測儀馬達的使用壽命，檢測儀鉗口連續張開、閉合10次，將自動停機10分鐘。

2．界面說明

1.當前漏電流測量值             2.記錄查詢標示                    3.檢測儀狀態區標示

4.檢測儀無線信號標志         5.檢測儀鉗口狀態指示        6.記錄存儲狀態

7.主機電池電量指示             8.數據保持，保存標示        9.檢測儀電池電量指示

10.檢測儀鉗口狀態說明

3．主機與檢測儀狀態說明

A、當主機沒有接收到檢測儀信號時，如下圖顯示。

B、 當主機接收到檢測儀信號，并且檢測儀鉗口為閉合時（檢測儀開機默認為閉合，若檢測儀實際狀態并非閉合請開關一下鉗口同步狀態），如下圖顯示，只有在檢測儀鉗口處于閉時主機才會顯示測試電流值。

C、 當檢測儀狀態為關閉中、打開、打開中、停止等狀態時，如下圖顯示。

當鉗口狀態為閉合時，不能再進行閉合操作；當鉗口狀態為打開時，不能再時進行打開操作。

4. 避雷器漏電測試

測試步驟：

檢測主機及檢測儀的電量是否充足，少于50%必須充電。

檢測有無安裝緊急拉環，以備緊急情況使用。

將檢測儀安裝在絕緣桿接口，接口可調整檢測儀鉗口方向，以方便鉗入導線。

按動“OPEN"按鈕，將檢測儀鉗口張開。

舉升絕緣桿鉗入導線，確認鉗住導線后，按動“CLOSE"按鈕鉗口閉合，測試儀即進入測試狀態。

讀取測試數值后按鈕“OPEN"鉗口張開，將測試儀撤離導線。撤下絕緣桿后，按動“CLOSE"按鈕閉合鉗頭，將測試儀從絕緣桿卸下，回收絕緣桿。

5．?dāng)?shù)據保持、數據存儲

在接收數據模式下，短按HOLD鍵，可以保持LCD顯示，“HOLD"符號指示，此時主機會保存數據。再短按HOLD鍵解除數據鎖定，返回接收數據模式，“HOLD"符號消失。

6．?dāng)?shù)據查閱

在接收數據模式下，長按HOLD鍵3秒進入數據查閱模式，顯示“READ"符號，同時自動顯示存儲的第01組數據，再按OPEN鍵或CLOSE鍵可以向上或向下循環翻閱所存儲的數據，當翻閱到存儲的后一組數據時，自動返回第1組數據。

處于查詢界面長按POWER鍵（超過3秒）退出數據查閱模式，返回接收數據模式。“READ"符號不再顯示。

7．?dāng)?shù)據清理

在數據查閱模式下，短按按HOLD鍵選中YES顯示紅色，再按TEST鍵確認清理存儲的所有數據。
