一、產品概述（LYBZG-60電力行業使用設備“大型電力變壓器直流電阻測試儀"主要特點介紹）

變壓器直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、大修、改變分接開關后、交接試驗及電力部門預防性試驗的必測項目?？梢詸z查繞組接頭的焊接質量和繞組有無匝間短路，可以檢測電壓分接開關的各個位置接觸是否良好以及分接開關實際位置與指示位置是否相符，引出線是否有斷裂，多股導線并繞是否有斷股等情況。為了滿足變壓器直流電阻快速測量的需要，我公司研制的LYBZG-60變壓器直流電阻測試儀。該儀器采用全新電源技術，具有體積小、重量輕、輸出電流大、重復性好、抗干擾能力強、保護功能完善等特點。整機由高速單片機控制，自動化程度高，具有自動放電和放電報警功能。儀器測試精度高，操作簡便，可實現變壓器直流電阻的快速測量。

二、安全措施（LYBZG-60電力行業使用設備“大型電力變壓器直流電阻測試儀"主要特點介紹）

1、使用本儀器前一定要認真閱讀本手冊。

2、儀器的操作者應具備一般電氣設備或儀器的使用常識。

3、本儀器戶內外均可使用，但應避開雨淋、腐蝕氣體等場所使用。

4、儀表應避免劇烈振動。

5、對儀器的維修、護理和調整應由專業人員進行。

6、測試完畢后一定要等放電報警聲停止后再關閉電源，拆除測試線。

7、測量無載調壓變壓器，一定要等放電指示報警音停止后，切換檔位。

8、測試過程中，禁止移動測試夾和供電線路。

三、功能特點（LYBZG-60電力行業使用設備“大型電力變壓器直流電阻測試儀"主要特點介紹）

1、整機由高速單片機控制，自動化程度高，操作簡便。

2、儀器采用全新電源技術，電流檔位多，測量范圍寬，適合大中型變壓器的直流電阻測量。

3、保護功能完善，能可靠保護反電勢對儀器的沖擊，性能更可靠。

4、具有聲響放電報警，放電指示清晰，減少誤操作。

5、響應速度快，可在測量狀態直接轉換有載分接開關，儀器自動刷新數據。

6、智能功率管理技術，儀器總工作在*小功率狀態，有效節能，減少發熱。

7、320X240點陣的超小像素點的65K真彩色液晶。

8、儀器自帶萬年歷時鐘和掉電存儲，可存儲1000組測試數據，可隨時查閱。

9、儀器配備RS232和USB接口，可和計算機通訊以及U盤存儲。

四、技術指標（LYBZG-60電力行業使用設備“大型電力變壓器直流電阻測試儀"主要特點介紹）

1、輸出電流：<5mA、5A、10A、20A 、40A、60A

2、很小分辨率：0.1μΩ

3、量程：40μΩ～300mΩ（60A）

50μΩ～500mΩ（40A）

100μΩ～1Ω  （20A）

500μΩ～2Ω  （10A）

1mΩ～4Ω      （5A）

10Ω-20KΩ     （<5mA檔）

4、準確度：±(0.2%+2字)

5、工作溫度：0～40

6、工作濕度：<90%RH，不結露

7、外形尺寸:長325mmX寬240mmX高275mm

8、重量：15KG （不含測試線）

五、系統介紹（LYBZG-60電力行業使用設備“大型電力變壓器直流電阻測試儀"主要特點介紹）

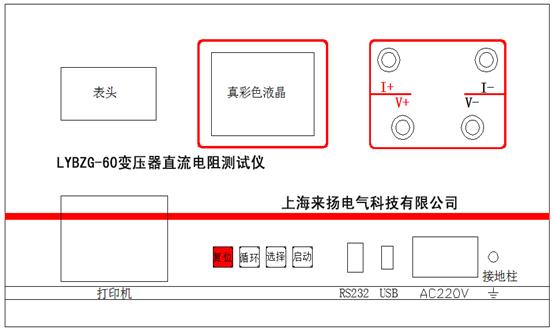

儀器的面板見下圖

AC220 開關   儀器工作電源，交流220V。

接  地  柱   儀器整機接地點，可靠保護

復  位  鍵   按下此按鍵本機處于初始狀態，可對輸出電流進行預置。

循  環  鍵   按此鍵光標在主菜單循環滾動

選  擇  鍵   本機復位后，按此鍵進行電流預置。

啟  動  鍵   輸出電流選擇完畢后按下此鍵，微機控制實現全部測試過程。

I+、 I-      輸出電流接線柱，I+為輸出電流正，I-為輸出電流負。

V+、 V-      電壓采樣端，V+為電壓線正端，V-為電壓線負端。

RS232        通用串行接口，可通過計算機控制儀器。

USB          可向U盤輸出測試結果。

六、測試與操作方法

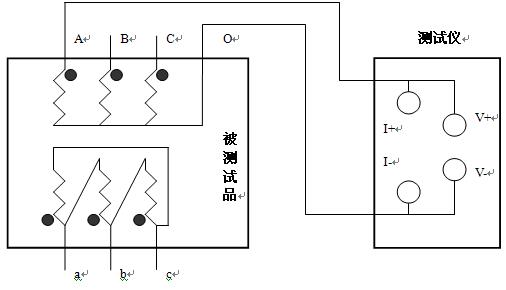

A： 單相測量法，見下圖：

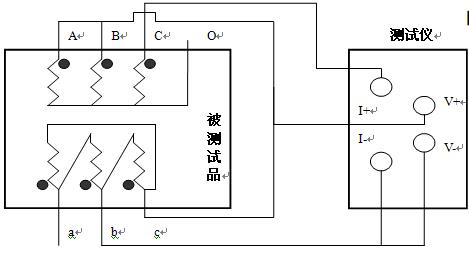

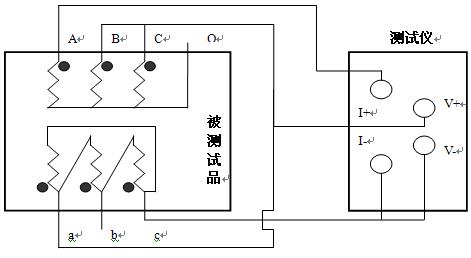

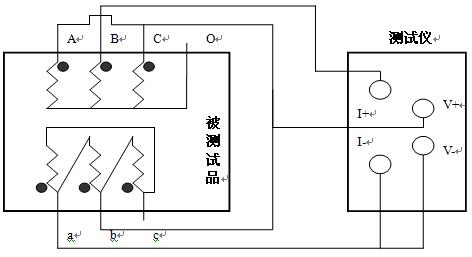

B、助磁法接線見圖三～五（適用于Y（N）-d-11聯接組別）。

對于大容量的變壓器的低壓側測量時，如果在既有的情況下，直流電阻測試儀的*大電流比較小，或者為了加快測量速度，可選擇助磁法測量。下圖中，圖三、圖四、圖五分別為測量低壓Rac、Rba、Rbc的接線方法

                                圖三

                                  圖四

                                  圖五

圖三、四、五分別為測量低壓Rac，Rba，Rbc的接線方法

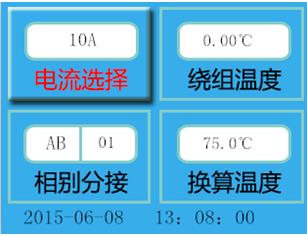

1、開機頁面顯示如下圖：

按循環鍵光標可在選擇電流、繞組溫度、換算溫度、數據查詢、參數設置、時間等包含的選項之間移動，按選擇鍵可對上述六項主菜單包含的選項循環選擇，當光標在繞組溫度時，按啟動鍵可使光標在三個數據位之間滾動顯示，選擇鍵可使每個數據位的數據在0-9之間循環顯示，選定測試電流后，當前選項為除繞組溫度之外的任何選項時按啟動鍵可啟動測量。

2、在開機狀態下將光標移動到查詢數據菜單，然后按選擇鍵進入數據查詢

3、當選好電流后，按下確認鍵開始充電。液晶顯示“正在充電"過幾秒鐘之后，顯示“正在測試"這時說明充電完畢，進入測試狀態，幾秒后，就會顯示所測阻值。

4、測試完畢后，按“復位"鍵，儀器電源斷開，同時放電，音響報警，液晶恢復初始狀態，放電音響結束后，請一定稍等10秒鐘左右，重新接線進行下次測量，或拆下測試線與電源線結束測量。
