“容量大、距離遠、效率高是其顯著優勢。"國家電網有限公司特高壓事業部副主任宋勝利介紹，特高壓輸電通道容量是普通通道的3倍以上，能高效滿足大規模電力輸送需求。在輸電距離方面，普通輸電通道受技術限制，輸電距離較短，難以滿足跨區域長距離送電需求；而特高壓輸電通道幾乎不受距離限制，比如可實現從新疆到安徽3000多公里的電力輸送。此外，特高壓輸電通道的損耗率較低，比如“寧電入湘"工程的損耗率約4%至5%，遠低于普通輸電通道的損耗水平，能有效減少電力在傳輸過程中的浪費。

與這些優勢相伴相隨的，是其帶來的設計建設難度。特高壓輸電通道往往跨越多省，沿途地形地貌多樣，可能要越過高山大嶺、沙漠戈壁、河流湖泊，穿過高海拔地區、地震高發區、濕陷性黃土區，還得規避城市規劃區、生態保護區、礦區等區域，需在安全性、經濟性與國家生態、城市規劃要求之間尋找平衡。

國家電網有限公司特高壓事業部線路處處長趙江濤告訴記者：“在設計建設過程中，我們需要因地制宜定制方案。比如在地震烈度高的地區，要強化工程抗震設計；在地基承載力差的濕陷性黃土區，需特殊處理才能支撐重型設備；跨越黃河等寬體河流時，我們會在河的兩岸建設200多米高的輸電鐵塔，既要保證鐵塔的支撐力以承載重型導線，又要避免這些導線影響河道通航。"

在保障線路順利翻山越嶺的同時，還需細心“呵護"特高壓設備。“換流站中的換流變壓器、換流閥等核心設備，不僅體積龐大，還對運行環境要求嚴苛，研制過程中需攻克材料、工藝、穩定性等多重難題。"

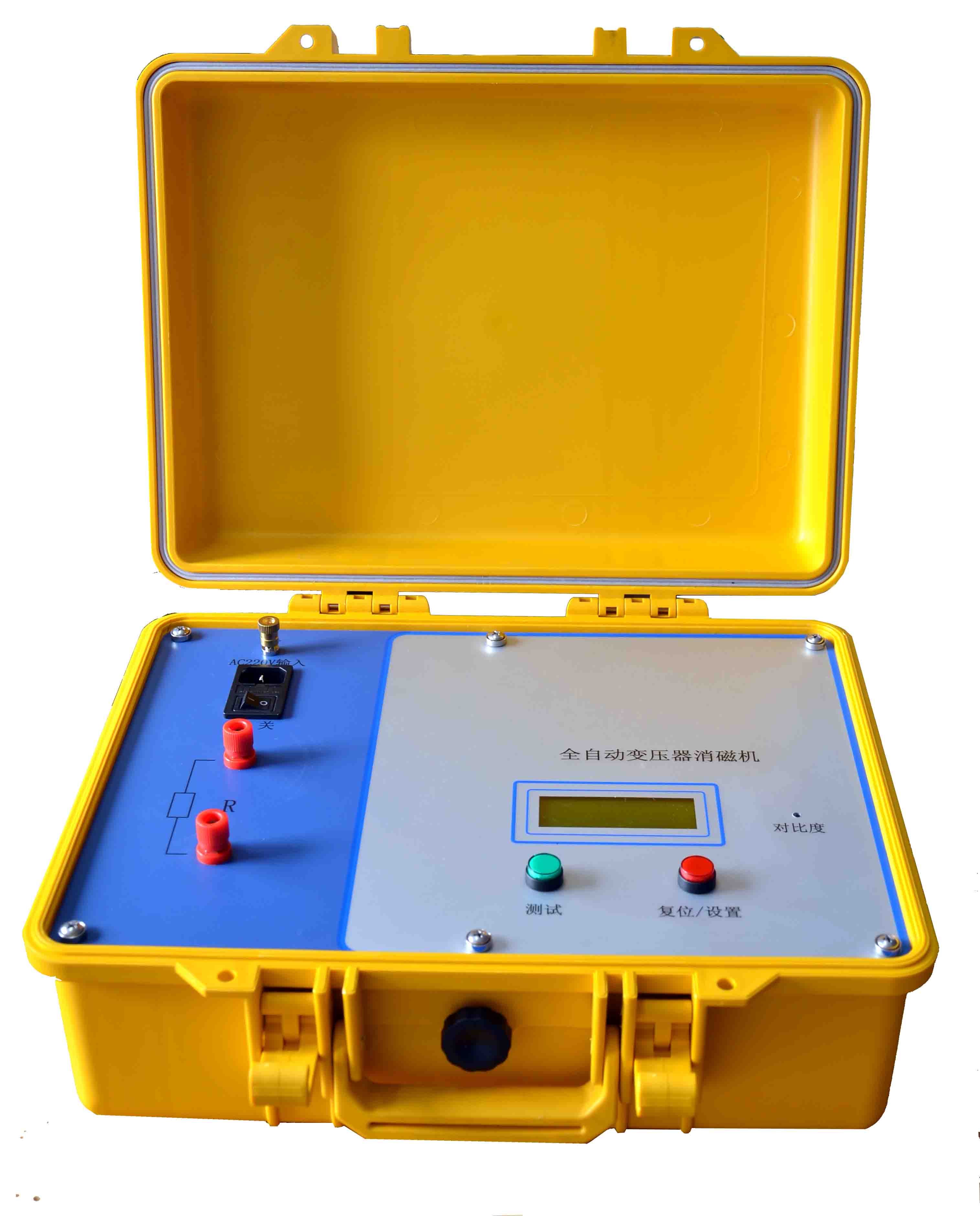

一、LYXCS-3000電力變壓器消磁機主要特點

1、適用于35KV及以上大型電力變壓器投運前消除剩磁。

2、消磁速度快，三相變壓器消磁一次至兩次即可。

3、儀器設有自動測試和手動測試。

4、*大消磁電流10A，設有自動、10A、5A、1A、500mA、200mA 共六檔消磁電流，滿足用戶的不同測試需求。

5、現場使用220V交流電源即可。

6、消磁過程中顯示進度百分?jǐn)?shù)。

7、儀器操作簡單，體積小，重量輕，攜帶方便。

二、LYXCS-3000電力變壓器消磁機主要技術指標及使用條件

1、主要技術指標：

消磁電流   自動、10A、5A、1A、500mA、200mA 共六檔。

外形尺寸  400mm×310 mm×160 mm（長*寬*高）

重量       6.5kg

2、使用條件

環境溫度   －10℃～50℃

環境濕度   ≤85%RH

工作電源   AC220V±10%

電源頻率   50±10 Hz

三、LYXCS-3000電力變壓器消磁機面板功能介紹

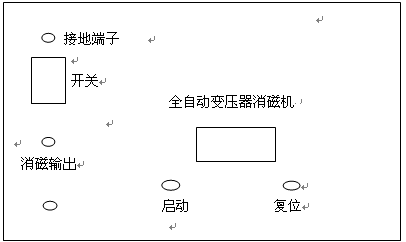

儀器面板示意圖如下所示：

消磁輸出：接被消磁試品的變壓器套管

電源開關：AC220V電源開關

交流220V：工作電源，接AC220V電源插座

接地端子：與地線連接

液晶屏：顯示操作提示、消磁狀態和進度

復位：功能一：選擇自動和手動模式

功能二：選擇電流檔位

功能三：中斷儀器工作

功能四：返回初始界面

啟動：?jiǎn)?dòng)消磁電流輸出

四、LYXCS-3000電力變壓器消磁機使用說明

儀器操作步驟如下：

1、用電源線將儀器與外部AC220V電源連接，用接地線將接地端子與大地連接，消磁輸出端子接變壓器高壓側的被消磁相，如不清楚具體哪相剩磁大，可分兩次消磁（AB,BC)，消磁輸出不分正負。

2、接好測試線后，打開電源開關，儀器顯示：

3、按復位鍵選擇自動消磁或手動消磁。

●自動消磁模式操作說明

① 若選擇自動消磁，按測試鍵，開始消磁，液晶屏顯示：

② 進度顯示達到100％后，液晶屏顯示：

③ 顯示“消磁結束"后，按復位鍵，蜂鳴器提示放電結束。此相消磁完成。若需對其它相消磁，按復位鍵，重復以上過程即可。

●手動消磁模式操作說明

① 若選擇手動消磁，按測試鍵，選擇消磁電流，液晶屏顯示：

②按復位鍵循環選擇10A、5A、1A、500mA、200mA消磁電流，選中電流后，按測試鍵，儀器開始對被測試品消磁，液晶屏顯示：

③ 進度顯示達到100％后，液晶屏顯示：

④ 顯示“消磁結束"后，按復位鍵，蜂鳴器提示放電結束。此相消磁完成。若需對其它相消磁，按復位鍵，重復以上過程即可。

4、消磁結束后，請先關掉電源，再拆除測試線、接地線。

在衡陽市衡南縣泉湖鎮的田野間，一座占地30.51公頃的“能源巨無霸"正悄然改變著湖南的電力格局。

“寧電入湘"工程的起點和終點，分別有一個至關重要的設施——換流站，在電力跨區域傳輸中承擔著轉換樞紐的重要作用。我們?nèi)粘Ｉ钪惺褂玫拇蠖嗍墙涣麟?，但交流電的傳輸距離是受限的，因此這1616公里的距離需要依靠直流電來“跑"。

宋勝利用“機場"來比喻換流站。“寧夏的換流站就像‘出發機場’，把當?shù)胤稚⒌?span style="font-family:'Times New Roman'">‘散客電力’，即交流電集中起來，轉換成直流電，然后通過特高壓線路的‘電力航班’飛到湖南。在湖南的‘到達機場’，再把直流電轉換回交流電，就像乘客下飛機后分散離開，這些‘散客電力’再通過交流電網輸送到各個用戶端，前往城市各個角落。"

據了解，“寧電入湘"工程所有設備都實現了國產化制造。其中，頂端換流變壓器是特高壓設備中的“高精尖"產品。在衡陽換流站，就有14臺由國內企業特變電工自主研制生產的頂端換流變壓器，這也是我國第1批實現獨立設計、獨立采購、獨立制造的頂端換流變壓器。

在研制過程中，研究團隊從制造精度、安裝標準及環境適應性等20多個方面對產品進行了技術提升。他們將線圈焊點從傳統的450多個減至42個，焊點操作可靠性提升10倍，使得最終設備結構更緊實，抗短路能力大幅增強；通過銅磁復合屏蔽、油路優化等技術實現低損耗設計，極大地延長了設備使用壽命。

“寧電入湘"工程于23年5月獲得核準，同年6月正式啟動建設。要在短時間內保質保量完成建設任務，離不開智能化技術的深度賦能。

趙江濤介紹，在過去的特高壓工程中，線路架設經?？康氖?span style="font-family: 'Times New Roman'">“人拉肩扛"，尤其在山地、河谷等復雜地形，施工效率低且安全風險高。而此次工程大規模應用機械化與智能化裝備，全部改變了傳統施工模式：直升機穿梭于高山、河流之間，承擔起導線牽引、塔材運輸?shù)戎厝?，大幅提升施工效率；索道運輸系統則將物資精準送達山巔塔位，減少對地表植被的破壞。

除了智能化建設，正式投產后，換流站的核心設備運行也能實現自動化控制。工作人員只需下達啟停、功率調節指令，系統便能根據電網需求自動調整運行狀態，24小時不間斷保障電力穩定輸送。智能監測系統實時追蹤線路運行狀態，無論是導線舞動、設備溫度異常，還是外部環境變化，都能第一時間預警，為工程安全穩定運行裝上“智慧大腦"。
