一、概述（LYZZC9310電力每日要聞“手持式直流電阻儀"工作原理及結構）

是業界上的第1款工具化的直流電阻測試儀；采用多項磚利技術研發的一款全自動、數字化的便攜式測量儀表。

本儀器不僅適用于配電變壓器、互感器、電抗器、電磁操作機構等感性試品，還適用于線材、開關觸點、繼電器觸點等阻性試品的測量。

干式變壓器、非晶合金變壓器，由于低壓線圈采用銅箔繞制，電阻值極低，對此本儀器將電流提升至10A，解決了低值電阻測量的難題。同時針對互感器等高阻值試品，本儀器還將量程擴展至20KΩ。

本儀器內置可充電鋰離子電池供電，采用先進的電源管理技術，一次充電可對上百臺變壓器進行測量。

二、安全措施（LYZZC9310電力每日要聞“手持式直流電阻儀"工作原理及結構）

使用本儀器前一定要認真閱讀本手冊。

儀器的操作者應具備一般電氣設備或儀器的使用常識。

本儀器戶內外均可使用，但應避開雨淋、腐蝕氣體、塵埃過濃、高溫、陽光直射等場所使用。儀表應避免劇烈震動。

對儀器的維修、護理和調整應由專業人員進行。

測試完畢后一定要等放電報警聲停止后再關閉電源，拆除測試線。

測量無載調壓變壓器，一定要等放電指示報警音停止后，切換檔位。

在測試過程中，禁止移動測試夾和供電線路。

儀器內置充電鋰電池應定期充電維護，長期存放應至少3個月充電維護一次。

*嚴禁使用非本公司認可的充電器對電池進行充電，否則可能引起爆炸*

8、本儀器僅可使用專用鋰離子聚合物電池（型號：JY186X2），換用其他電池，可能引發安全隱患。

三、性能特點（LYZZC9310電力每日要聞“手持式直流電阻儀"工作原理及結構）

本儀器是業界上的第1款變壓器直流電阻測試的工具化產品。

本儀器內置可充電的鋰離子電池供電。

3、本儀器既適合變壓器、互感器、電機等感性試品，又適合銅排、導線、開關觸點等阻性試品測量，選配專用探頭還可進行溫度測量。

本儀器提供6檔輸出電流選擇，*大可以輸出10A電流。

本儀器具有溫度換算功能。選擇試品材料（銅/鋁）輸入試品溫度，儀器自動換算至標準溫度（20℃、75℃、120℃）下的阻值，方便與歷史數據作對比。

本儀器具有數據的存儲功能，機內可存儲500組試驗數據。配有USB接口可將數據導入U盤中。

本儀器具有放電報警、過熱報警等完善的保護電路。通過音響、屏顯提示，指示清晰，減少誤操作。

四、技術規格（LYZZC9310電力每日要聞“手持式直流電阻儀"工作原理及結構）

環境溫度：0℃～40℃

環境濕度：≤80%RH，無結露

工作電源：鋰電池（型號：JY186X2 額定電壓：11.1V）

電源適配器：JS-126300（DC12.6V—3A）

尺    寸：155（L）X210(W)X68(D)mm

儀器重量：1.66Kg(含電池)

電阻測量范圍和精度

溫度測量范圍和精度

五、布局（LYZZC9310電力每日要聞“手持式直流電阻儀"工作原理及結構）

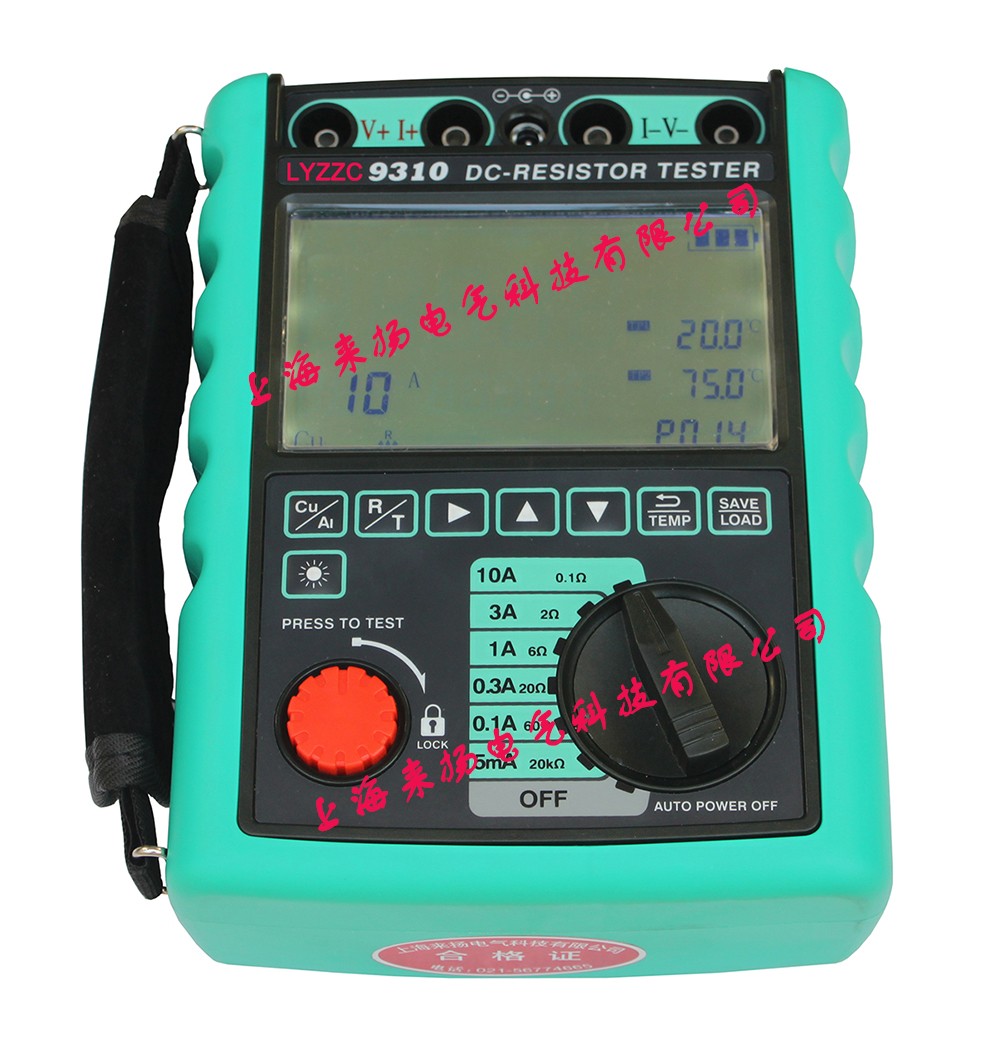

儀器正面視圖（見圖1）

                                 （圖1）

LCD顯示內容（見圖2）

六、操作說明

6.1開機和關機

●開機

將電流量程開關旋轉至“OFF"外的任何位置。

●待機

10分鐘內未進行測量操作，儀器進入待機狀態。若重新開機，將電流量程開關旋轉至“OFF"位置后，再進行開機操作。

*待機亦消耗微小電量，長時間不使用請關機*

●關機

將電流量程開關旋轉至“OFF"位置。

6.2電阻測量

1.接電阻測試電纜（接線如圖3）

●紅色電纜標注“I"插頭，接儀器“I+"端口；

●紅色電纜標注“V"插頭，接儀器“V+"端口；

●黑色電纜標注“I"插頭，接儀器“I-"端口；

●黑色電纜標注“V"插頭，接儀器“V-"端口；

儀器端正確接線方法：

首先將專用測試電纜按相應的插頭，垂直插入相應的端口。然后向下用力，左右扭動即可鎖緊。

如需將插頭從儀器取出。首先向上用力，左右扭動即可取出。

試品端正確接線方法：

專用紅黑測試鉗分別夾到被測試品的引出端。檢查試品引出端被夾面是否存在氧化層。如果存在，應首先清理氧化層再夾。測試鉗要保證連接牢固可靠，以防止測試過程掉夾。

2. “TEST（測試）"按鈕位置檢查

如果“TEST(測試)"按鈕處于“LOCK"位置開機，“TEST"按鈕功能將無效。此時需將“TEST"按鈕逆時針旋轉90°彈起，便可恢復“TEST"功能，以便進行下一步測試。

3. 選擇電流量程

電流量程的選擇，可通過旋轉電流量程選擇開關完成。

量程的選擇可依據試品電阻值，選擇相應的電流量程（參考《電阻測量范圍和精度》）。在滿足阻值的情況下，應盡量選擇大電流進行測試。同時也應考慮試品功率。

4. 檢查電池電量

首先開機，顯示屏左上角為電池電量指示標志。正常的測試過程必須保證電池的電量充足。（詳見《電池維護說明》）

5.溫度換算的選擇

●不需要溫度換算

  循環按  鍵，將“Cu(銅)"、“Al（鋁）"、“空白"選擇設置為“空白"。

●需要溫度換算

循環按  鍵，將“Cu(銅)"、“Al（鋁）"、“空白"選擇設置為“Cu(銅)"或“Al（鋁）"。

如果選中“Cu(銅)"或“Al（鋁）"系統將依據下面公式進行溫度換算。

溫度換算公式：Rx=(Ra(T+tx))/ (T+ta)

式中：Ra—溫度為ta（攝氏度）時的電阻值（歐姆）。

Rx—換算至標準溫度為tx（攝氏度）時的電阻值（歐姆）。

T—系數。銅（235）；鋁（225）。

系統記憶試品溫度（TP1）及標準溫度（TP2），如需更改請按以下步驟進行。

6.設置“R"、 “T"功能

R—電阻測量方式； T—溫度測量方式

循環按鍵，將在“R"、“T"，之間進行選擇，選中項被點亮；

電阻測量需要選中“R"方式, 溫度測量需要選中“T"方式。

“T"方式溫度測量請參見《6.3溫度測量》。

7.測試開始

確認接線正確及設置完成便可以進行測試操作。

按下“TEST"旋鈕，并順時針旋轉90°，指示到“LOCK"位置，測試開始。儀器按設定的電流啟動測試，顯示當前電流。系統秒表開始從零計時顯示。儀器自動判斷電流穩定，并達到額定值即進行電阻測量，在主顯示區顯示測試電阻值，如果設定了溫度換算還將顯示換算電阻值。測試開始阻值數據將一直刷新。觀察阻值數據穩定后，數據可讀取或保存。

若較長時間無測試結果，說明測試電流回路開路或電流量程選擇過大。

●保存數據

按下  鍵，即完成數據的保存。在秒表顯示區顯示存儲的組別兩秒鐘后，恢復秒表顯示。儀器支持500組數據存儲，數據存滿將提示“OVER"，此時保存未完成。需要手動清理內存記錄（詳見《6.5查看內存數據及導入優盤》）。

8.測試結束

結束測試，需要將“TEST"旋鈕逆時針旋轉90°，“TEST"旋鈕彈起，測試停止。感性試品儀器自動放電，放電標志閃爍，同時音響報警。放電結束，儀器返回初始狀態。

6.3溫度測量（選配功能）

1. 連接轉接柱（如圖4）

●紅色轉接柱標注“I"插頭，接儀器“I+"端口；

●紅色轉接柱標注“V"插頭，接儀器“V+"端口；

●黑色轉接柱標注“I"插頭，接儀器“I-"端口；

●黑色轉接柱標注“V"插頭，接儀器“V-"端口；

正確連接轉接柱操作方法：

首先將專用轉接柱按相應的插頭，垂直插入相應的端口。然后向下用力，左右扭動即可鎖緊。

如需將插頭從儀器取出。首先向上用力，左右扭動即可取出。

將溫度測試電纜插片端按相應顏色及標識符，插入接線柱并擰緊。

2. “TEST"按鈕位置檢查（詳見《6.2電阻測量》）

3. 檢查電池電量（詳見《6.2電阻測量》）

4.設置“R"、“T"功能

R—電阻測量方式； T—溫度測量方式

循環按鍵，將在“R"、 “T"，之間進行選擇，選中項被點亮；溫度測量需要選中“T"方式。

5.測試開始

確認接線正確及設置完成便可以進行測試操作。

按下“TEST"旋鈕，并向右旋轉90°，指示到“LOCK"位置，測試開始。系統秒表開始從零計時顯示，顯示測量的溫度數據。溫度測量范圍（-99.9℃—199.9℃），超出范圍將提示“OVER"閃爍。

6.測試結束

結束測試，需要將“TEST"旋鈕逆時針旋轉90°，“TEST"旋鈕彈起，測試停止。儀器返回初始狀態。

6.4實驗室校驗

實驗室校驗儀器或連接分流器等試品，需要連接專用轉接柱進行操作。

正確連接轉接柱方法參見《6.3溫度測量》一節介紹。

正確連接轉接柱后，按照普通接線柱方式進行連線測量。

6.5查看內存數據及導入優盤

儀器支持500組數據存儲。開機后顯示屏右下角顯示存儲數據的組數。

清理內存數據方法：

持續按鍵三秒以上，聽到“嘀"的一聲，內存記錄被清理，顯示存儲組數清零。

內存數據清理后不可恢復，請先記錄或?qū)雰?yōu)盤后再清理。

查看內存數據方法：

●按一下鍵，如果內存有存儲數據即顯示內存數據，在秒表顯示區顯示存儲的組別，按  鍵或  鍵選擇查看各組數據。

存儲組數為零，表示內存無數據，此時查看功能無效。

內存數據導入優盤

●首先將優盤插入儀器優盤接口，儀器自動識別優盤，完成后，顯示優盤連接標志。

●按一下  鍵，進入查看內存數據界面。

●再按一下  鍵，內存數據將導入優盤。數據從第1組開始導入，顯示當前正在導入的組別，導完內存數據，組別顯示恢復當前查看的組別。

導入優盤的數據存儲在根目錄DT9310文件夾下，文件名稱：DATA.TXT。

可使用Microsoft Word 軟件打開，生成數據列表。

勿在未完成導出時拔出優盤或關閉電源。這樣有可能損壞優盤或文件錯誤。
