1、概述（LYLB7000新型電力設備“便攜式錄波儀"解析和詳細介紹）

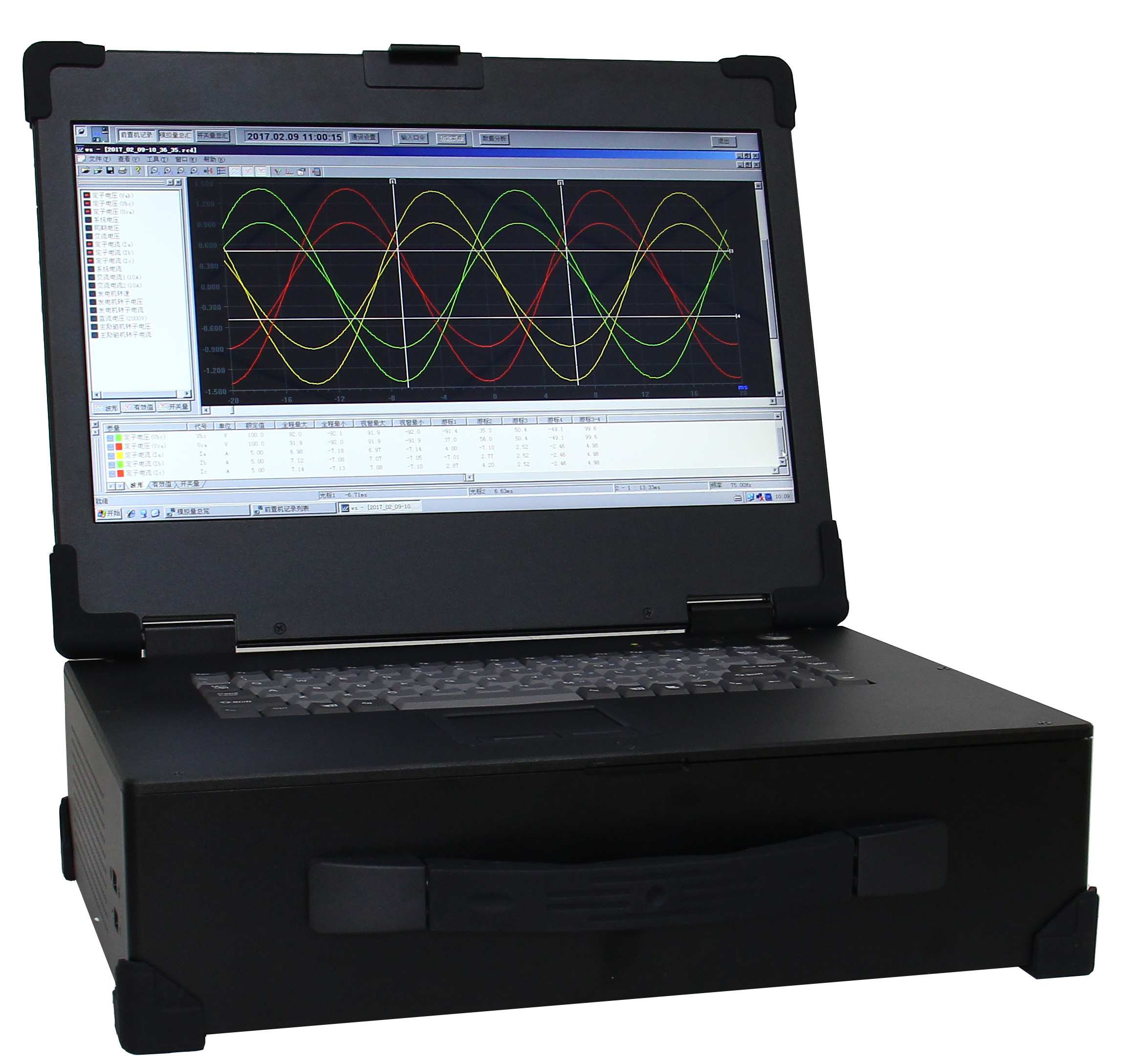

 錄波儀是集成了電氣試驗、故障錄波、綜合電力監測功能的便攜式儀器，采用一體機結構，內置高性能的處理、采集、運算和通訊組件，實現了先進的數據處理能力，可用于電力系統各個環節的穩態測量和暫態記錄分析。

 錄波儀配置了多種模擬通道，全部采用電氣隔離技術，隔離耐壓達DC3000V；模擬通道類型包括交流電壓、交流電流、直流電壓、直流電流、轉速信號等，覆蓋了電力系統各個環節的電氣信號類型。開關輸入信號類型包括有源、無源兩種。開關輸出信號為繼電器節點。

 錄波儀具備功能完備的集成軟件，包括了錄波、試驗、監測、長時記錄等功能。配套提供的遠程機（上位機）軟件可通過局域網與錄波儀連接，實現設備的遠程操作。

錄波儀主要功能包括：

實時監測：錄波儀接入了16路模擬量、16路開關量。實時顯示波形、諧波、矢量圖，并實時計算模擬量有效值、派生量（頻率、有功、無功、功角、零序、負序等）。

 發電機電氣試驗：多種發電機特性測試試驗項目，包括發電機空載試驗、短路試驗、頻率特性、進相試驗、甩負荷試驗、轉子交流阻抗、同期裝置校驗等，以及勵磁調解器的各項試驗，例如階躍試驗、滅磁試驗、零起升壓試驗等。

 故障錄波：具備完整的故障錄波器功能，按預定義的故障判據監測實時信號，在符合判據時啟動波形錄制?？稍陔娏ο到y(tǒng)發生故障時，自動準確地記錄故障前、后過程的各種電氣量的變化過程。

長時錄波：長時間連續記錄模擬量的波形和有效值、開關量狀態?？捎涗?/span>31天，可選采樣頻率為10kHz。

2.參數規格（LYLB7000新型電力設備“便攜式錄波儀"解析和詳細介紹）

2.1 常規參數

表2.1 常規參數

2.2 模擬通道

錄波儀裝有8個模擬信號處理模塊，每個模塊由2路模擬通道組成。

表2.2 模擬通道

模塊種類詳見“附錄A"，模擬通道輸入特性詳見“附錄B"。

8個模塊的通道類型、測量范圍，可根據用戶要求調整，或根據用戶要求提供其他種類模塊。

2.3 派生量

錄波儀*多可設置24路派生量，各類型的準確度如表2.4所示。派生量的具體類型及設置參見“6.1 參量設置-派生量"。

表2.3 派生量

2.4 開關量通道

錄波儀可接入16路開關量（有源節點外部電壓范圍參見表2.4）。也可根據用戶要求配置有源節點的電壓范圍。

表2.4 開關量通道

2.5 轉速通道

轉速信號通道板示意圖如圖2.5.0所示：

錄波儀可以測量3種轉速信號（可提供DC-5～0V的偏置電壓）：

1:1信號

 即發電機轉子每旋轉一周發生一個脈沖信號。例如，在軸上刷一條反光漆，使用光電傳感器輸出的信號。

 此時應將面板上的撥動開關撥至1：1處，并通過調節偏置旋鈕，使得脈沖信號基本達到正負對稱。傳感器輸出的脈沖信號可以使用示波器觀察，也可以將其并聯至錄波儀的DC±300V，用“實時波形"功能觀察。例如，觀察到脈沖信號Vpp為1～5V，則應將偏置旋鈕調至-3～-2V位置，使得脈沖信號產生有效的過零點。

1：60信號

 這種信號來自60齒的齒盤，發電機轉子每旋轉一周發出60個信號。對應的，使用的一般是鐵磁類型的傳感器，發生的是正弦電壓信號。此時偏置旋鈕應該置于0位。

脈沖數等于極對數

 轉子上的測速齒盤的齒數與機組的極對數相同，這種情況一般出現在水輪機組上。此時應將面板上的撥動開關撥至1：1處，并在參量配置中設置極對數，詳見“6.1 參量設置-模擬量"。 偏置旋鈕應根據轉速傳感器的類型和信號的形態做具體的調節。

 使用錄波儀的“實時波形"功能觀察到的轉速通道的波形，不是轉速傳感器輸出的原始信號，而是經過錄波儀轉速通道處理后得到的鋸齒波。如果轉速信號正常，且配置正確，應生成穩定的鋸齒波，并且轉速值、發電機功角值正常。轉速信號的Vpp高于1.0V，且有穩定的過零點，即可正常測量。

3.基本操作（LYLB7000新型電力設備“便攜式錄波儀"解析和詳細介紹）

3.1 安全須知

 操作儀器時，請嚴格遵照電氣安全規范，并依照本說明書中關于操作規范的相關描述進行。否則，可能會產生意外，對使用者人身或者設備造成傷害。

為確保人員與設備安全，請注意以下安全條款：

儀器的殼體必須良好接地

切勿在爆炸性的氣體附近使用儀器

使用前，仔細檢查測試線纜是否有損壞的情況，如有請立即更換

接線前，檢查儀器相應通道的輸入電阻，應在合理范圍

不要施加超出相應通道量程的輸入電壓\電流

3.2 儀器外觀及結構

儀器外觀如圖3.2.0所示：

通道面板外觀如圖3.2.1所示：

4.接線說明（LYLB7000新型電力設備“便攜式錄波儀"解析和詳細介紹）

4.1 接線要求

在儀器的通道面板有8個模擬量通道模塊和1個開關量通道模塊。

在接入被測信號時，應注意確認端子標記；接線錯誤可能損壞儀器。接線前，應確認模擬通道的輸入電阻，請?zhí)貏e注意：

用萬用表電阻檔，檢查每個輸入通道內阻：

交流電流(AC10A) 通道，內阻 < 0.1Ω

交流電壓(AC150V) 通道，內阻 > 80kΩ

直流電壓通道，內阻 > 1MΩ（±2000V）；內阻 > 400kΩ（±500V）

4.2 典型接線圖

4.2.1 交流電壓接線

錄波儀的交流電壓通道，是每路獨立的，即通道內部沒有連線。根據實際需求接成星形接線或三角形接線，如圖4.2所示：

4.2.2毫伏量通道

此類通道的量程為DC±100mV，只能接入分流器輸出的毫伏電壓信號（0～75mV），如果接線錯誤，可能會導致該通道損壞。

分流器輸出信號*好使用雙絞線接入，至少要使用2芯屏蔽電纜。請勿使用分離的兩根導線接入。

5.軟件簡介（LYLB7000新型電力設備“便攜式錄波儀"解析和詳細介紹）

 錄波儀本機軟件集成了監測、試驗、錄波、長時記錄等功能。其中，監測功能包括實時波形、諧波、矢量圖等；試驗功能涵蓋了發電機的各項啟機試驗，包括發電機空載試驗、短路試驗、頻率特性、進相試驗、甩負荷試驗、轉子交流阻抗、同期試驗，以及勵磁調解器的各項試驗；錄波功能基本等同于標準的故障錄波裝置，按預定義的故障判據監測實時信號，在符合判據時啟動波形錄制；長時記錄功能是連續長時間記錄模擬量波形和有效值、開關量狀態。

 配套的遠程機（上位機）軟件與本機軟件具有基本相同的界面功能，可通過局域網與錄波儀連接，實現設備的遠程操作。

5.1功能

其主要功能如表5.1所列：

表5.1 主要功能

5.2 界面

開機后，自動進入監控主界面；或雙擊桌面的“MR400L"快捷方式進入；或“開始-所有程序-PDM-04"進入監控主界面，如圖5.2.0所示：

主界面說明：

主窗口工具條上有軟件功能面板顯示/隱藏按鈕，及背景色和前景色調節滑塊。

主窗口下方的狀態條，如圖所示

狀態條包括以下信息：

本機IP：當前本機的IP地址。

試驗地點：當前本機的試驗地點（電站、機組名稱等）。

長時記錄運行狀態：交替顯示，正在進行長時記錄的實時錄制；

長時記錄未啟動。

已記錄故障：已存儲到長久存儲器的故障記錄數量。

故障記錄區狀態 ：錄波儀本地機共分配了3個故障記錄區，記錄區有3種狀態，狀態定義如下：

（黑）此記錄區當前空閑。

（綠）此記錄區正在錄制故障記錄。

（紅）此記錄區正在將錄制完成的記錄存儲到長久存儲器。

通訊狀態：顯示數據包的傳送，交替顯示。

采樣頻率:當前所用的采樣頻率。

CPU：當前CPU的占用百分率。

實時時鐘：實時顯示錄波儀的時鐘。
